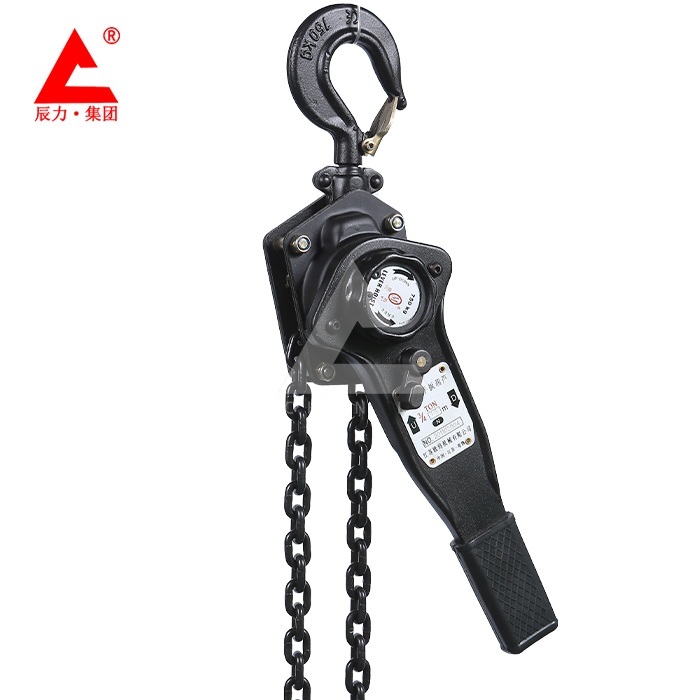

HSH-A型手扳葫蘆為自由滑落式，導鏈板進行導鏈，鏈條不能脫開。它和V型手扳在傳動部分上是相同的，空載時通過離合彈簧的作用實現自由拉動鏈條。手輪采用了沖壓件，鏈條拉環為A型，換擋撥塊為V型。
產品特點
1.相比v型，不需要打開齒輪脫開后拉動鏈條，這里的設計優化了操作步驟。
2.導鏈板的使用比起v型的采用的導輪，能夠避免雨水、異物等進入鏈輪，不容易出現卡住、脫鏈等情況。
3.A型手輪是沖壓件，外形較為美觀,手柄為左右兩角固定。
4.制動組件中和X型一樣采用了螺紋連接，比起v型性能要好。
產品參數
| 額定載荷 | 0.25t | 0.5t | 0.75t | 1t | 1.5t | 2t | 3t | 6t | 9t |
| 標準提升高度m | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 試驗載荷KN | 3.75 | 7.5 | 11 | 15 | 22.5 | 25 | 37.5 | 75 | 112.5 |
| 額定手扳力ND | 250 | 340 | 140 | 140 | 220 | 240 | 320 | 340 | 360 |
| 起重鏈條行數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 |
| 起重鏈條直徑mm | 4 | 5 | 6 | 6 | 7.1 | 8 | 10 | 10 | 10 |
| 凈重kg | 1.8 | 4 | 7 | 7 | 10 | 11.8 | 17.5 | 28.5 | 45 |
起升高度每增1m增加重量kg | 0.41 | 0.52 | 0.8 | 0.8 | 1.1 | 1.4 | 2.2 | 4.4 | 6.6 |
| 包裝尺寸 | 22*18*11 | 37*12*11 | 37*16*15 | 37*16*15 | 51*17*15 | 51*17*15 | 52*20*18 | 54*20*20 | 56*32*23 |
