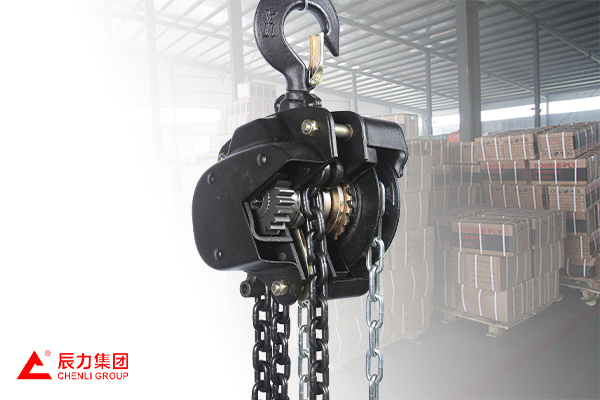

HSZ是辰力生產的手拉葫蘆主要系列，以A型和V型（包括新VD）成為主要的加工和使用型號。它們共同的外觀特點就是三角型，三個支撐桿受力，質量更高的G型用了4個支撐桿，也就是呈方形。雖然型號不同，但是安裝方法上大體一致，安裝前，需要先熟悉配件，可以參考手拉葫蘆零件圖解。

手拉葫蘆安裝步驟：

1.先要將左右墻板上的零件安裝好，包括支撐桿、整體軸承等采用液壓的方式壓入墻板對應的位置。后期使用者維修或拆裝不需考慮這一步。

2.左墻板安裝起重鏈輪，然后放上導鏈板，下方配合支撐桿、擋鏈桿安裝擋鏈塊，尾環(huán)架裝到對應位置（左側）。這一步也可放上起重鏈條，也可以裝完后再放。

3.然后安裝右墻板，放上花鍵齒輪到起重鏈輪上。

4.在將長軸齒輪安裝好，之后將兩個片齒輪和短軸連接成組合件，放于花鍵齒輪兩側對應位置，然后就可以扣上這一側的外罩殼。

5.將手拉葫蘆反過來，也就是剛開始安裝時左墻板的另一側，這邊就是制動系統(tǒng)。先將上吊鉤通過上鉤軸穿過兩個墻板裝好。

6.棘爪彈簧、手拉葫蘆棘爪安裝到左墻板，然后將棘輪兩側放好摩擦片，再將其放到制動器座上，這個組合件再通過長軸安裝到左墻板上，能夠讓棘爪剛好卡住棘輪。

7.之后就可以安裝罩殼和手鏈輪了，旋轉鏈輪安裝到合適位置，鏈輪上有開槽螺母等進行固定，整個罩殼扣上后，擰上支撐桿螺絲。
