辰力HSZ型手拉葫蘆配件通過正確的組合，能夠完成制動和傳動的操作，實現對貨物的提升和下降以及剎車。這些離不開各個零件之間的相互作用，除了摩擦片以外，辰力葫蘆其他部件不易受損，長期使用不易出現問題。

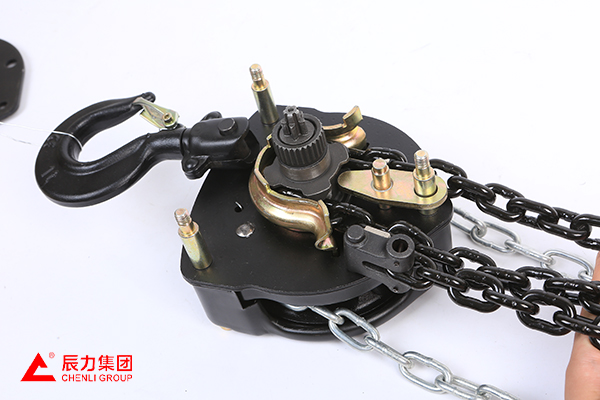

圖1

下面對其主要零件及功能進行介紹：

1.上圖1中鏈條放置的部分，下方即左墻板，周圍三個支撐桿作為HSZ-VD型手拉葫蘆的受力零件。

2.起重鏈輪：中間放置鏈條的軸承，每環鏈條經過時可以嵌在鏈輪上。

3.導鏈板：包圍起重鏈輪和鏈條成半圓拱形的零件。它的作用是引導鏈條，在葫蘆運行中容易出現扭轉，它的作用就是防止這種問題出現。

4.擋鏈塊：起重鏈輪下方和導鏈板同顏色的金屬零件，它的功能在于清理鏈條表面產生的毛刺、異物等，直接深入到鏈輪。

5.長軸位于中間，起重鏈輪就套在它的外側，長軸幾乎貫穿整個葫蘆、連接著大部分傳動零件。

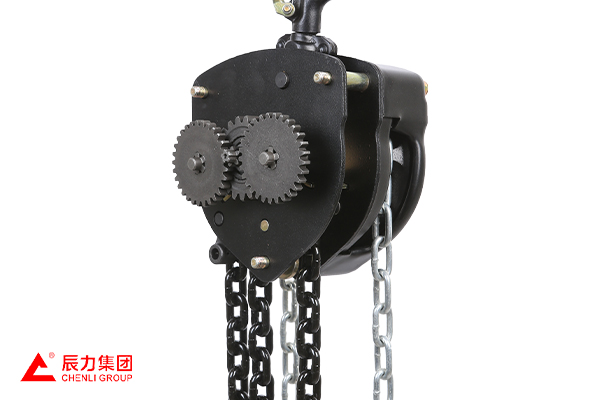

圖2

6.圖1蓋上右墻板，安裝齒輪后就是圖2的樣子，左右兩個一樣的齒輪為片齒輪，中間是短軸。它們和下方的花鍵齒輪相連，花鍵齒輪連接著起重鏈輪。

圖3

7.圖1中的另一面，也就是左墻板的另一側就是制動系統，如圖3，棘爪就在這個位置，它卡住的零件為棘輪，棘輪正反兩面為摩擦片，整個棘輪放在制動器座上。

制動系統安裝好，上方會扣上罩殼和手鏈輪，手鏈輪和手拉鏈條配合上述介紹的各個傳動零件實現葫蘆的運行。
