鏈條電動葫蘆吊鉤部分相當重要，一般作為起重物品的吊點，幾乎全部的受力都發生在吊鉤位置。所以在生產上不得不將此部分強度不得提高，它并不像我們看到的那樣只是下方吊鉤這一個零件，實際上是由多個組合零件構成的。
吊鉤組合零件清單（VIII-2B吊鉤 3T，7.5T）
| 零件名稱 | 每臺機種使用量 | 零件名稱 | 每臺機種使用量 | ||
|---|---|---|---|---|---|
| 0303，07503 | 0303，07503 | ||||
| S單速 | D雙速 | S單速 | D雙速 | ||
| 吊鉤保險片 | 1 | 1 | 鏈條鎖定塊 | 1 | 1 |
| 下吊鉤 | 1 | 1 | 鎖定塊墊圈 | 2 | 2 |
| 吊鉤承接塊 | 1 | 1 | 六角開槽螺母 | 1 | 1 |
| 單項推力球軸承 | 1 | 1 | 開口銷 | 1 | 1 |
| 軸承護套 | 1 | 1 | 鎖定塊連接軸 | 1 | 1 |
| 吊鉤螺母 | 1 | 1 | 下支架副板 | 1 | 1 |
| 內六角平端緊定螺釘 | 1 | 1 | 下吊鉤鏈輪軸 | 1 | 1 |
| 六角螺母 | 6 | 6 | 彈性圓柱銷 | 1 | 1 |
| 彈簧墊片 | 6 | 6 | 孔用擋圈 | 2 | 2 |
| 下支架主板 | 1 | 1 | 下支架雙頭螺栓 | 3 | 3 |
| 鏈條進出口導向 | 1 | 1 | 滾針軸承 | 2 | 2 |
| 鏈條 | 9m | 9m | 導向滑輪 | 1 | 1 |
| 極限彈簧 | 1 | 1 | 鏈輪 | 1 | 1 |
| 導鏈體 | 1 | 1 | 擋圈 | 2 | 2 |
| 鏈條螺栓 | 1 | 1 | |||

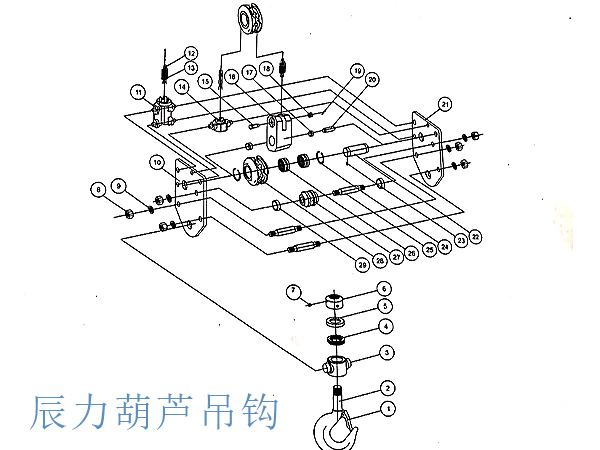

電動葫蘆吊鉤和鏈條以上上部分是組合成的整體，共有29種零件，零件清單表按照結構圖所標序號的順序進行羅列。
除了2B還有2A型吊鉤，2A型組合零件也多達22種，主要是以1噸到5噸電動葫蘆為例。由此可見，葫蘆吊鉤的零件也可謂是很多很精密，這才有了吊鉤的整體吊裝強度和電機進行的配合。如果電動葫蘆脫鉤一定是某個零件或者制動出現了問題，我們要及時更換修理，當然，不正確的操作導致脫鉤就不是工藝的問題了。
鏈條電動葫蘆在生產以及組裝上分為了多項工序，每個流程都需要準確無誤，才有了好的起重環鏈葫蘆產品。
