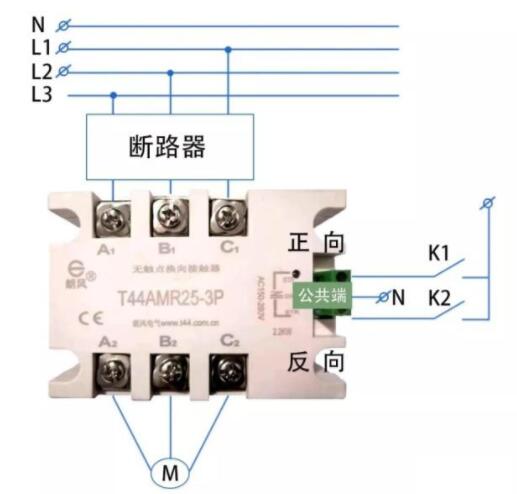

上次我們介紹過這種固態繼電器，僅用一個就可以完成正轉和反轉。
固態的優勢是我們知道，電氣壽命近1000萬次通斷；安裝方便，便于維護；過零啟動對電機有保護作用，電源缺相保護。
一般固態繼電器用于電機是有缺陷的：可控硅擊穿、芯片散熱難、而且固態無法用于感性負載，那么這種產品到底靠譜嗎？
關于可控硅的擊穿，解密固態繼電器損壞的三大原因
1.過壓擊穿，RC電路設計要完善
過壓擊穿是可控硅擊穿的主要原因之一，可控硅對過壓的承受能力幾乎是沒有時間的，即使在幾毫秒的短時間內過壓也會被擊穿的，經常瞬間擊穿。
因此實際應用電路中，在可控硅兩端一定要接入RC吸收回路，以避免各種無規則的干擾脈沖所引起的瞬間過壓。

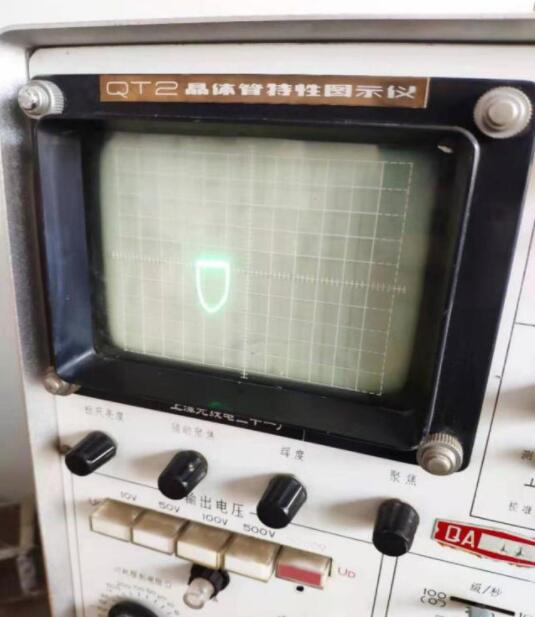

如果經常發生可控硅擊穿，一般為電路設計不完善穩定性不足，筆者用晶體管特性測試儀測試，無觸點換向接觸器的耐壓可以達到1200V。如下圖
（圖為無觸點換向接觸器晶體特性測試情況）
查看T44AMR40的發明專利材料，果然采用了RC電路
2. 超額過流擊穿，要選對產品規格
其實過流擊穿與過熱擊穿是一回事。過流擊穿就是電流在通過可控硅芯片時在芯片內部產生熱效應，使芯片溫度升高，當芯片溫度達 到175°C時芯片就會失效且不能恢復。
在正常的使用條件下，只要工作電流不超過可控硅額定電流是不會發生這種熱擊穿的，因?yàn)檫^(guò)流擊穿原理是由于溫度升高所引起的。
而溫度升高的過程是需要一定時間的，所以在短時間內過流（幾百毫 秒到幾秒時間）是不會擊穿的。
同樣的，過流也會導致電磁式交流接觸器觸點相融，造成短路。
3. 過熱擊穿，散熱和控溫要做好
這里說的過熱擊穿是在不超額定功率的情況下，固態接觸器因芯片產生熱量導致的擊穿。

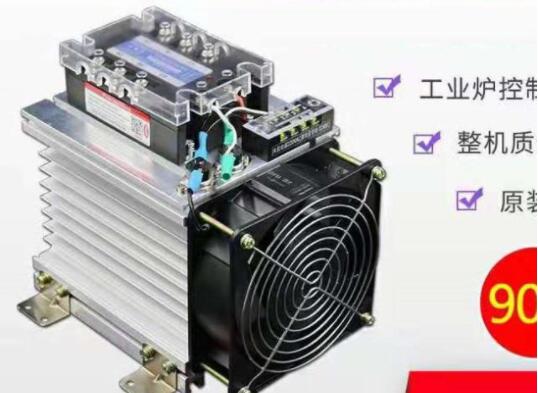

這一點，固態繼電器的散熱，常見的固態一般都是這個樣子，為了保證散熱，散熱片加大，加裝風扇，但是這樣根本無法在內置型電動葫蘆上使用。
其實可以用兩種方式來做到縮小散熱片體積，并且無需加風扇。
一．高導熱性電路板
這里面涉及到一個工藝，陶瓷基覆銅板，所制成的超薄復合基板具有***電絕緣性能，高導熱特性。
目前大部分固態繼電器，都是普通的電路板，所以無法有效的傳遞可控硅芯片的產熱，造成芯片失效燒毀，選用陶瓷基覆銅電路板可以極大增強散熱效果。
二．可控硅混合動力
T44AMR40采用雙路可控硅，方便進行溫度管理，一個溫度過高，換另外一路，通過內置的溫度芯片與單片機芯片進行調節。
所以說只要設計合理，固態是可以用于控制電機的正反轉的。

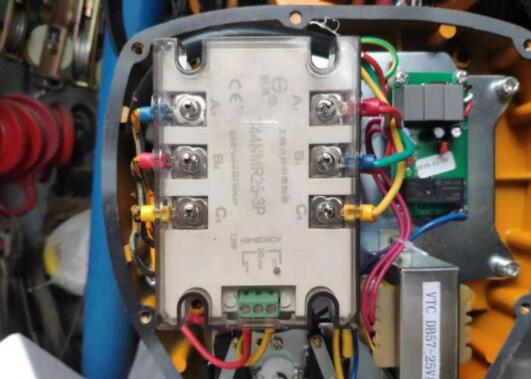

（無觸點換向接觸器應用于電動葫蘆）
我們搜索網上T44AMR40的價格
高達300多，***便宜也要270多，這個價格基本是普通電磁式接觸器的10倍，目前國內工業設備本就屬于低價競爭市場，設備商利潤低，所以無觸點換向接觸器很難大范圍應用。
另一方面，對于不需要頻繁正反轉的設備，普通電磁接觸器就夠了，一年可能壞不了幾個。
所以無觸點換向接觸器只適應于高端設備、頻繁正反轉的設備、以及維護比較麻煩的設備。
