你知道什么是手拉葫蘆嗎？ 它是工廠中常用的一種起重設備。體型很小，但是起重量很大。今天就帶你了解一下手拉葫蘆，談談它的起重原理。

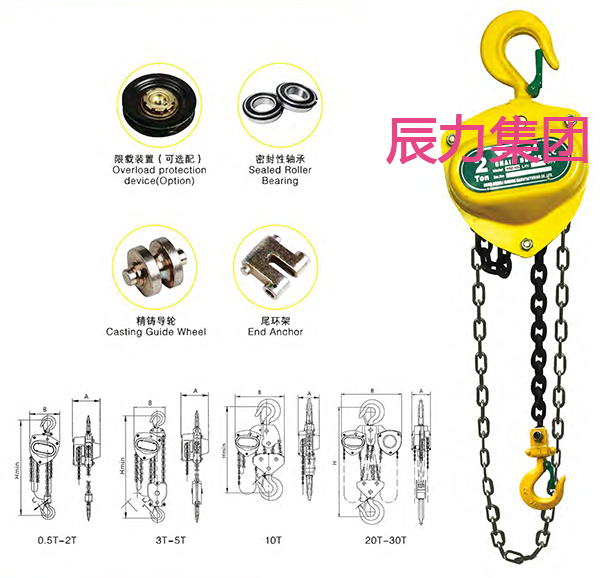

就是下面這個。
手拉葫蘆又叫神仙葫蘆、倒鏈、斤不落，是一種使用簡單、攜帶方便的手動起重設備。它適用于工廠、礦山、建筑工地、倉庫等，應用于在安裝設備、起吊重物和裝卸車輛時，尤其是露天操作或者無電源作業時。
手拉葫蘆結構
這是手拉葫蘆的主要結構圖：
這是手拉葫蘆的零件圖：
圖中各部分名稱分別為：1起重鏈、2右墻板、3支撐桿、4起重鏈輪、5 為五齒長軸、6花鍵孔齒輪、7為4齒短軸、8片齒輪、9手鏈輪、10制動器座、11摩擦片、12滾柱、13軸承外圈、14棘輪、15手鏈條、16棘爪彈簧、17棘爪、18手鏈輪罩殼、19彈性擋圈、20棘爪銷、21、左墻板、22吊鏈板、23吊銷、24擋板、25彈性擋圈、26軸銷、27手輪、29、支撐桿、30下構架、31外墻板、32滾柱、33罩殼、34游輪軸、35、滾桿、36游輪、38吊鉤、39止索夾、40無頭鉚釘。
手拉葫蘆使用方法

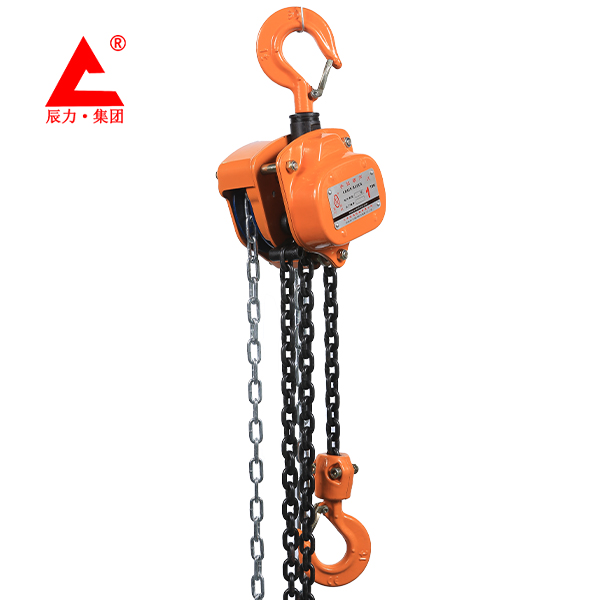

起吊重物時是這么用的。
上面掛鉤固定，下面吊鉤掛上重物，提升重物時，順時針拽動手鏈條、手鏈輪轉動，下降時逆時針拽動手鏈條，制動器座跟摩擦片分離，棘輪在棘爪的作用下靜止，五齒長軸帶動起重鏈輪反方向運行，從而平穩下降重物。
手拉葫蘆原理
那為什么能用手拉葫蘆拉起重物那，我們來分析一下它的原理。

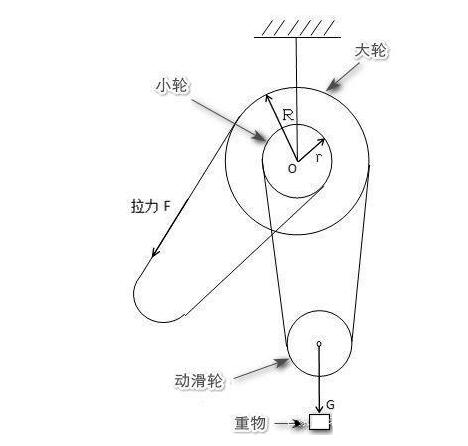

首先，把手拉葫蘆簡化成下面這個樣子。
由這個圖可以看出，手動葫蘆是由大輪和小輪組成的定滑輪組與一個動滑輪組合而成。如圖所示半徑分別為R的大輪和r的小輪一起繞水平軸O轉動，它們和下方懸掛重物G的動滑輪都是周邊有齒的鏈輪，用鏈條連接。

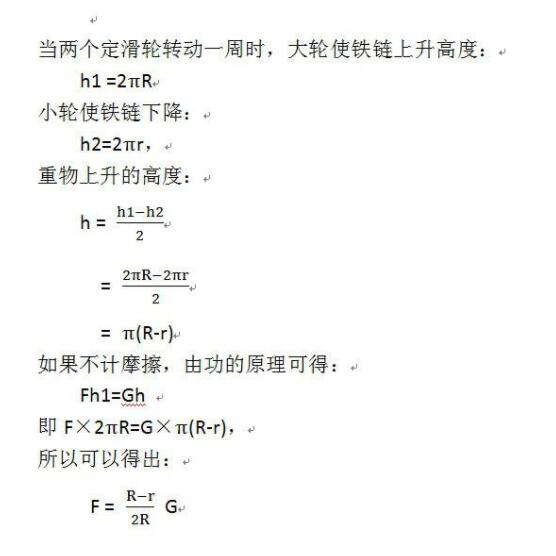

我們利用功的原理來分析如下：
也就是說，只要大輪和小輪的半徑之差很小，就可以用足夠小的拉力拉動很重的物體。

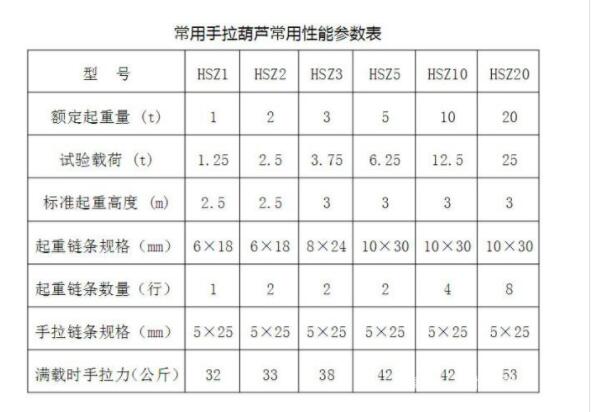

下面是常用手拉葫蘆的性能表。
我們看到只需要不大的力氣就能拉起很大的重量。
而且，現在有的手拉葫蘆已經能夠做到拉起100噸的重量。
所以它能很輕松的吊起一輛幾十噸的大吊車。
